122 x 38 by RideZeBigOne
2006

SOMMAIRE


Description générale de la planche de kitesurf

Dimensions 122 x 38 x 1.2 cm
Poids Nue : 2.3Kg - Equipée : 3.? Kg
Structure Noyau : Herex R63.80 km/m3
Pont : Fdv 200g sergé / Texa Jaune / Fdv 200g sergé
carène : Carbone 200g / Top sheet / Fdv 200g sergé
Résine de stratification DLS kiteboarding
Tips et rails ABS 1.6mm
Accessoires Ailerons AV Maison Carbone 45mm Résine Polyester + Fdv + Carbone(copies des Radical)
Straps Liquid Force
Pads Radical 2006
Prix Environ 250€ nue + ailerons
Supports Pompe à vide Artisanale
Table à scoop artisanale
Four artisanal et voiture en plein soleil :)
Patron en CP
Outils Ponceuse, défonceuse, perceuse, gants, masque, spatule....
Temps de construction 4 semaines



Les objectifs



La méthode de fabrication

Les étapes "classiques" en sous vide

Les étapes suivantes sont identiques à la réalisation de la B20
  1. Découpe de la semelle en ABS 1.6mm

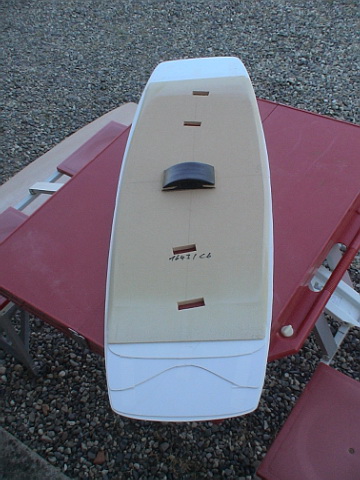

  2. Découpe du noyau en herex R63.80



  3. Préparation de la déco : papier canson 300gr



  4. Découpe et coulage des inserts straps/ailerons
  5. Réglage du scoop sur la table
  6. Cirage de la table à scoop
  7. pose du joint pour le vide (mastic de vitrier)
  8. Stratification de la planche sous vide




  9. Vous remarquerez qu'il n'y a aucun tissus consommables : pas de microperforé, ni arrachage! Juste du buvard sur les cotés pour absorber le surplus de résine (en mettre un gros paquet!)
    La technique pour ne pas voir de vaguelettes apparaître et de bien tirer la résine à travers le polyane avec une spatule (genre carte de crédit). cela permet d'évacuer les bulles d'air et le surplus de résine dans le buvard
    Si vous ne tirez pas la résine dans le buvard manuellement, elle va venir s'accumuler sous le polyane et formera des vaguelettes qui ruinera votre pont! (déjà vécu lors de ma première tentative sans consommables).

  10. Démoulage et détourage



  11. Perçage des inserts et trous pour les ailerons
  12. Déjà le résultat final !!!!


  13. Pas de glaçage, pas de vernis, pas de ponçage !!! la board est prête à rider!



Les photos de la planche

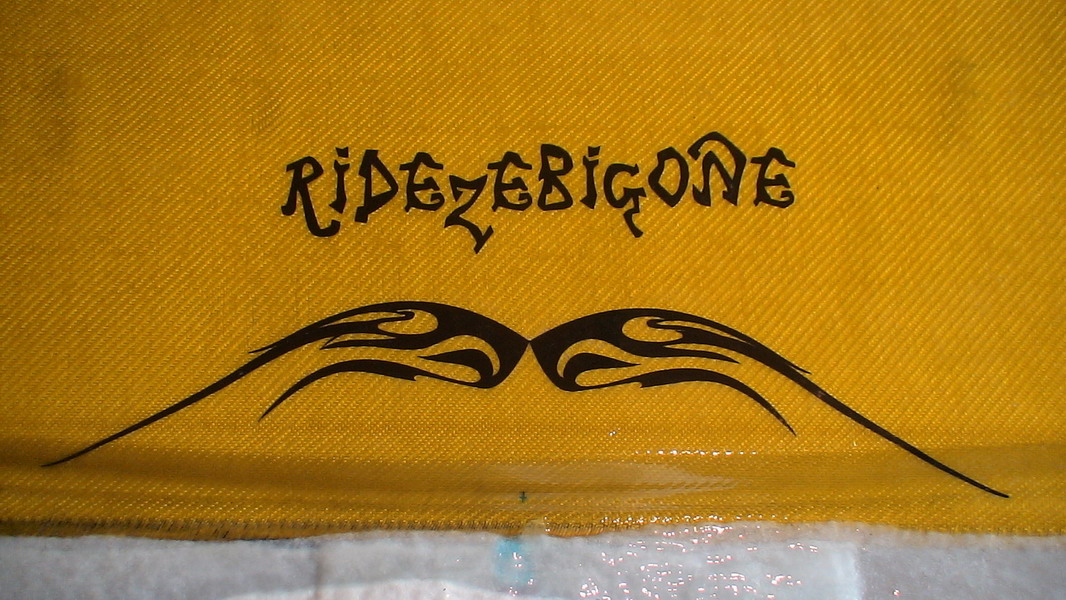

Le top sheet de la carène a été fabriquée par Markus de Freakfashion (http://www.freaksofkite.de/). Il a été customisé pour que mon pseudo apparaisse, merci à Markus pour sa disponibilité et les renseignements utiles pour le choix du support (car il existe différents tissus pour le topsheet, du plus fin au plus épais comme celui que j'ai utilisé pour avoir une opacité maximale).
